Combo set KAVAN C3542-1250 + KAVAN R-60SB Plus

Combo set střídavého elektromotoru s rotačním pláštěm s regulátorem 60 A SBEC pro modely letadel: větroň 2200g, trenér 2100g, akro 1800g, 3D 1200g, KV1250 ot./min na V, napájení Lixx 3-4s, hřídel 4.0 mm.

Výrobce: Kavan
Kód produktu: 0347636
Kód výrobce: KAV30.0164C
Dostupnost: dostupnost 2-4 dny
Cena bez DPH: 1 297,52 Kč
DPH: 21%
1 570 Kč s DPH
ks
skladem u dodavatele

Zboží je skladem u dodavatele a bude odesláno do 2-5 pracovních dnů.

15431

Motory KAVAN C jsou výkonné bezkomutátorové (střídavé, "brushless") čtrnáctipólové elektromotory s rotačním pláštěm ("outrunner") s výbornými elektrickými vlastnostmi, propracovanou konstrukcí a výborným výrobním zpracováním. Představují velmi dobrou volbu pro pohon vašich rekreačně-sportovních modelů s výbornými výkonovými parametry, dobrou účinností a příznivou cenou. Jsou to nízkootáčkové motory s velkým točivým momentem zvládající vrtule o velkém průměru i stoupání bez potřeby převodovky.

Systém označování motorů: CxxYY-zzzz
C - střídavý motor s rotačním pláštěm ("outrunner", "oběžka")
xx - průměr motoru v mm
YY - délka motoru v mm
zzzz - počet otáček na volt (ot./min na V), „KV“

KAVAN C3542-1250 je střídavý motor učený pro pohon modelů s letovou hmotností do 2200 g s napájením z tříčlánkového nebo čtyřčlánkového akumulátoru Li-poly. Výborně se hodí pro motorové akrobatické modely a makety, jako je Classic EP, Acromaster, Stinson EP, Piper Cub EP 1520 mm od Phoenixu, svižné dvoumetrové motorové větroně jako Filip 600 Sport, Multiplex Cularis, termické větroně 2,5-3 m apod.

Montáž motoru: KAVAN C3542-1250 je konstruován pro přední i zadní montáž. Při přední montáži za čelo motoru použijte čtyři šrouby M3, které zasahují do čela motoru v rozmezí 4-5 mm. Páry otvorů pro upevňovací šrouby v čele motoru jsou rozmístěny pravidelně o 180° na kružnicích o průměru 25 a 19 mm. Motorová přepážka by měla být ze 4-5 mm letecké překližky. Sada pro zadní montáž (upevňovací kříž, unašeč vrtule pro zadní motáž) je dodávána spolu s motorem.

Sada motoru obsahuje: motor C3542-1250 s kabely s připájenými 3,5 mm zlacenými konektory, sadu pro zadní montáž, návod.

Napájení LiXX článků 3 - 4
Otáčky na volt [ot./min/V] 1250
Max. výkon (30 s/4S LiPo) [W] 610
Proud naprázdno (3S) [A] 3.6
Max. špičkový proud (30 s) [A] 55
Průměr [mm] 35
Délka [mm] 42
Průměr hřídele [mm] 4
Hmotnost [g] 140
Počet pólů 14
Časování [°] 15 - 25
Regulátor [A] 60 - 70
Větroň do hmotnosti [g] 2200
Trenér do hmotnosti [g] 2100
Akrobat do hmotnosti [g] 1800
3D do hmotnosti [g] 1200
Doporučená vrtule 3S: 10x5-6”
  4S: 9x5-6”

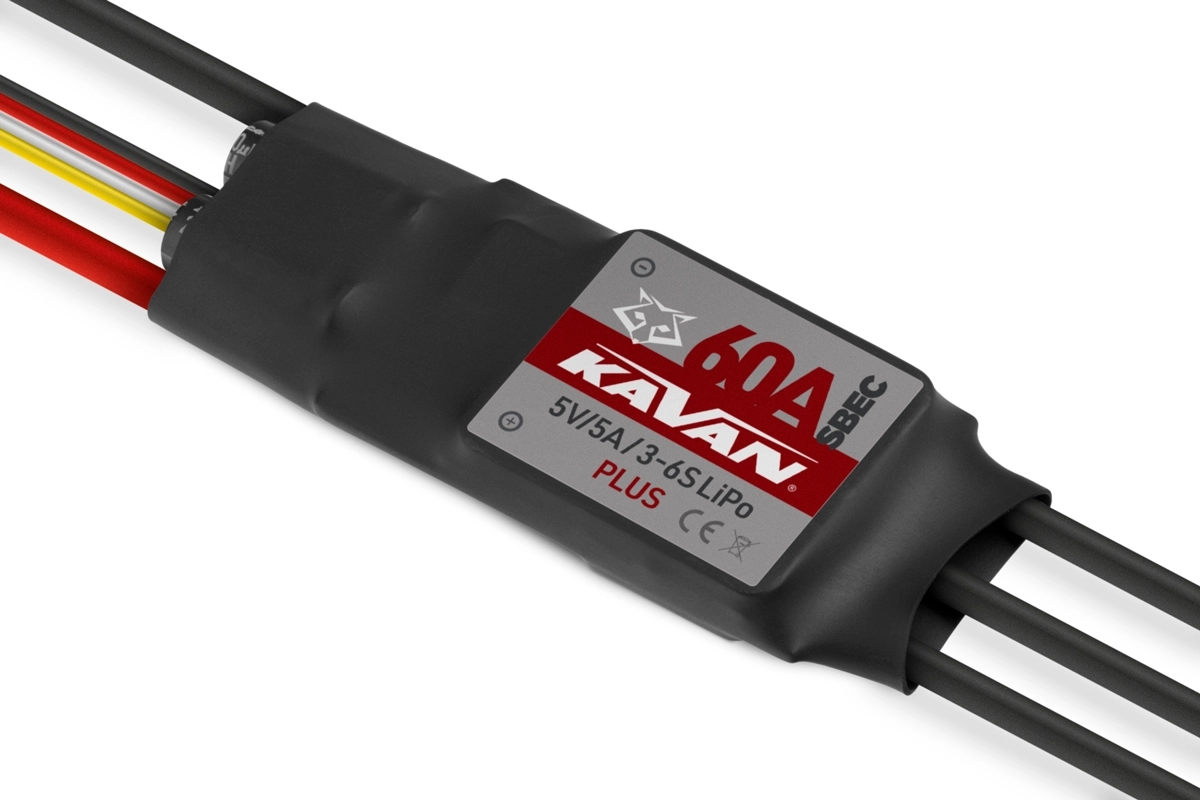

POPIS A FUNKCE REGULÁTORU

  • Regulátor vybavený vysokovýkonným 32bitovým mikroprocesorem ARM M4 s taktovací frekvencí až 96 MHz.
  • Technologie optimalizovaného řízení DEO (Driving Efficiency Optimization) významně zlepšuje odezvu plynu a účinnost řízení výkonového stupně, snižuje teplotu regulátoru.
  • Vhodný pro valnou většinu leteckých střídavých motorů s napájením z akumulátorů 3-6S LiPo.
  • Pro napájení z akumulátorů NiCd, NiMH, LiPo, Li-ion, LiFe
  • Výkonný spínaný stabilizátor napájení BEC 5,0 V se zatížitelností až 7 A.
  • Nastavitelné časování pro optimální přizpůsobení danému motoru.
  • Nastavitelný obvod PCO - odpojování motoru při poklesu napájecího napětí.
  • Režimy rozběhu Normal/Měkký/Velmi měkký jsou vhodné pro motory s přímým náhonem i s převodovkou.
  • Bezpečné zapínání (brání rozběhnutí motoru při zapnutí).
  • Řada ochranných funkcí: ochrana při startu, tepelná ochrana regulátoru, tepelná ochrana kondenzátorů, ochrana proti přetížení, nadproudová ochrana, ochrana při nenormálním napájecím napětí a ochrana při ztrátě řídícího signálu účinně prodlužuje životnost regulátoru.
  • Zvláštní programovací kabel pro připojení regulátoru k LED programovací kartě KAVAN PRO uživateli umožňuje regulátor programovat kdykoliv a kdekoliv.
  • Kalibrace rozsahu plynu pro dokonalé přizpůsobení řídícímu signálu z vaší RC soupravy.

PROGRAMOVATELNÉ FUNKCE

  • Typ brzdy: Brzda vypnuta, normální brzda (s intenzitou brzdění nastavitelnou ve 3 úrovních), reverzace (umožňuje zapnout reverzaci chodu motoru pomocí dalšího kanálu s přepínačem, reverzní otáčky motoru se ovládají ovladačem plynu), lineární reverzace (umožňuje zapnout reverzaci chodu motoru pomocí dalšího kanálu s proporcionálním ovladačem, se kterým se ovládají reverzní otáčky motoru).
  • Síla brzdy: Intenzita brzdění je nastavitelná na 60, 90 nebo 100% pro režim „Normální brzda“.
  • Způsob odpojení motoru: Měkké vypnutí: Regulátor postupně sníží výkon na 60% plného výkonu během 3 sekund po aktivaci napěťové ochrany. Tvrdé vypnutí: Motor je okamžitě vypnut.
  • Počet článků LiPo: Doporučujeme nastavovat ručně pro 100% spolehlivou funkci napěťové ochrany. Regulátor automaticky vypočítá počet článků připojeného akumulátoru dle pravidla „3,7 V na článek“, pokud zvolíte automatickou detekci.
  • Napěťová ochrana: Prahová úroveň napěťové ochrany je nastavitelná na 2,8 V/článek, 3,0 V/článek nebo 3,4 V/článek; ochranu je také možné zcela vypnout.
  • Rozběh: Určuje odezvu plynu při skokové akceleraci z 0% na 100%. Normální/Měkký/Velmi měkký rozběh odpovídá době náběhu cca 200 ms/500 ms/800 ms.
  • Časování: Nastavitelné na 5, 15 nebo 25°.
  • DEO volnoběžka: Tuto funkci je možno zapnout nebo vypnout; může přinést lepší linearitu nebo plynulejší odezvu plynu.
  • Vyhledávací režim: Může pomoci při vyhledávání modelu, který přistál v nepřehledném terénu - regulátor při plynu staženém na nulu po přednastavenou dobu způsobuje pípání motoru.

OCHRANNÉ FUNKCE REGULÁTORU

  • Ochrana při rozběhu: Regulátor během rozběhu měří otáčky motoru. Pokud se otáčky přestanou zvyšovat nebo jejich nárůst není stabilní, regulátor to vyhodnotí jako nesprávný rozběh. Pokud je v tento okamžik plyn na méně než 15%, regulátor se automaticky pokusí o nový restart motoru; je-li plyn na více než 20%, musíte ovladač plynu stáhnout zcela dolů pro nové restartování motoru.
  • Tepelná ochrana: Pokud teplota regulátoru překročí 120°C, regulátor omezí výstupní výkon na 60% (je-li nastaveno měkké vypnutí motoru) nebo motor úplně vypne (je-li nastaveno tvrdé vypnutí).
  • Ztráta signálu plynu: Regulátor ihned vypne motor, pokud signál chybí po dobu 0,25 s. Jakmile je přijat normální signál, regulátor obnoví normální funkci.
  • Ochrana proti přetížení: Regulátor vypne motor nebo se automaticky restartuje, když se jeho zatížení náhle zvýší na velmi vysokou hodnotu.
  • Napěťová ochrana: Jakmile napětí pohonného akumulátoru klesne pod nastavenou prahovou úroveň, spustí se napěťová ochrana regulátoru. Regulátor omezí výstupní výkon na 60% (je-li nastaveno měkké vypnutí motoru) nebo motor úplně vypne (je-li nastaveno tvrdé vypnutí).
  • Ochrana při abnormálním napájecím napětí: Pokud napětí pohonného akumulátoru není v povoleném rozmezí pro regulátor, spustí se ochrana při abnormálním napájecím napětí; regulátor bude signalizovat výstrahu pípáním motoru.

Tip: Při vůbec prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu dle návodu. Teprve potom je možno regulátor používat a nastavovat další parametry s pomocí vysílače nebo KAVAN LED programovací karty PRO.

Použití Letadlo
Typ Střídavý
Trvalý proud [A] 60
Max. špičkový proud [A] 80
LiXX článků 3 - 6
BEC napětí [V] 5
BEC proud [A] 7
Délka [mm] 73
Šířka [mm] 20
Výška [mm] 12
Hmotnost [g] 68
Regulace Jednosměrná
Brzda Ano
Vstup pro senzory Ne
Programovatelný Ano
