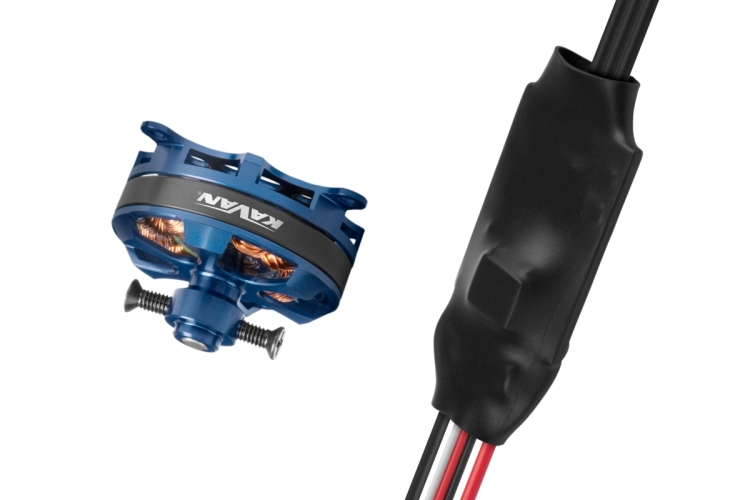

Combo set KAVAN PRO 2809-2300 + KAVAN R-12B

Combo set střídavého elektromotoru s rotačním pláštěm s regulátorem 20A pro modely letadel: větroň 220g, trenér 220g, akro 180g, 3D 130g, KV2300 ot./min na V, napájení Lixx 2s, hřídel 3 mm.

Výrobce: Kavan
Kód produktu: 034767
Kód výrobce: KAV30.1604C
Dostupnost: dostupnost 2-4 dny
Cena bez DPH: 713,22 Kč
DPH: 21%

863 Kč s DPH

skladem u dodavatele

Zboží je skladem u dodavatele a bude odesláno do 2-5 pracovních dnů.

do košíku

15494

Více o zboží

Motory KAVAN PRO jsou vysokovýkonné bezkomutátorové (střídavé, "brushless") čtrnáctipólové elektromotory s rotačním pláštěm ("outrunner") s vynikajícími elektrickými vlastnostmi, propracovanou konstrukcí a špičkovým výrobním zpracováním. Hřídele z tvrzené oceli a kvalitní ložiska zajišťují vysokou životnost, jakostní materiály použité pro zhotovení statoru i rotoru zaručují rovněž výborné výkonové parametry při vysoké účinnosti. Jsou to nízkootáčkové motory s velkým kroutícím momentem zvládající vrtule o velkém průměru i stoupání bez potřeby převodovky.

Systém označování motorů: PRO xxYY-zzzz

PRO - střídavý motor s rotačním pláštěm ("outrunner", "oběžka")

xx - průměr motoru v mm

YY - délka motoru v mm

zzzz - počet otáček na volt (ot./min na V), „KV“

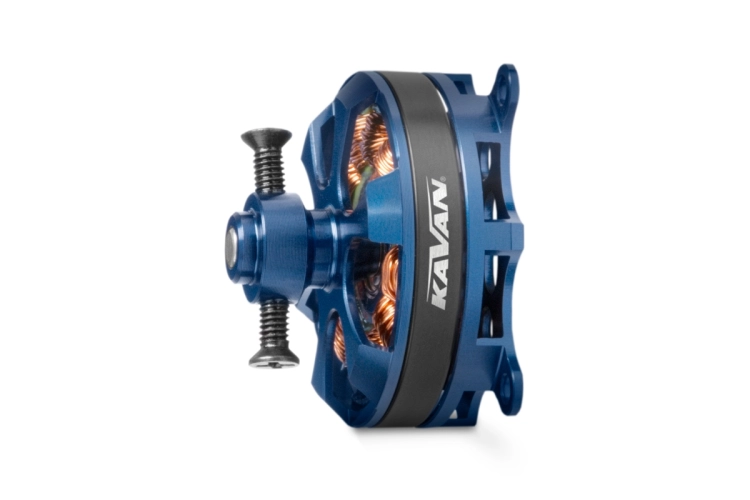

KAVAN PRO 2809-2300

KAVAN PRO 2809-2300 je miniaturní střídavý motor učený pro pohon malých modelů s letovou hmotností do 220 g s napájením z dvoučlánkového akumulátoru LiPo. S jeho pomocí můžete úspěšně "elektrifikovat" např. gumáčky ze stavebnic Guillow's nebo Dumas s rozpětím do cca 1000 mm, výborný je i pro park-flyery.

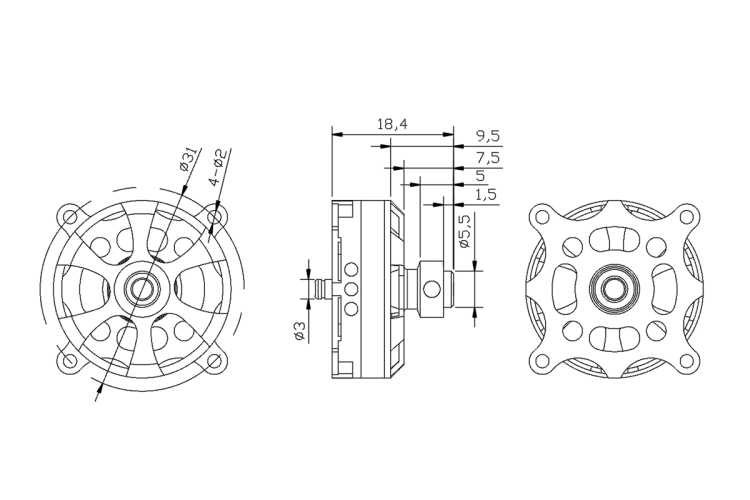

Montáž motoru: KAVAN PRO 2809-2300 je konstruován pro zadní montáž s vrtulí upevněnou pomocí gumičkového unašeče (Ø5,5 mm). Při montáži použijte nejméně dva (protilehlé), nebo čtyři šrouby M2. Motorová přepážka by měla být z 1-1,5 mm letecké překližky. Upevňovací kříž je součástí motoru.

Sada motoru obsahuje: motor KAVAN PRO 2809-2300 s kabely (bez konektorů), příslušenství gumičkového unašeče. Úplný návod k obsluze motoru si můžete stáhnout zde: Střídavé motory KAVAN PRO - Návod k obsluze

Pozn.: Alternativní označení dle rozměrů statoru 2202-2300.

Napájení LiXX článků	2
Otáčky na volt [ot./min/V]	2300
Max. výkon (180s) [W]	60
Proud naprázdno (10 V) [mA]	400
Max. špičkový proud (180 s) [A]	8.5
Průměr [mm]	28
Délka skříně motoru [mm]	8.9
Délka celková [mm]	18.4
Průměr hřídele [mm]	3
Hmotnost [g]	15
Počet pólů	14
Časování [°]	15 - 25
Regulátor [A]	8 - 12
Větroň do hmotnosti [g]	220
Trenér do hmotnosti [g]	220
Akrobat do hmotnosti [g]	180
3D do hmotnosti [g]	130

Doporučená vrtule

2S: 6x3-7x3,5”

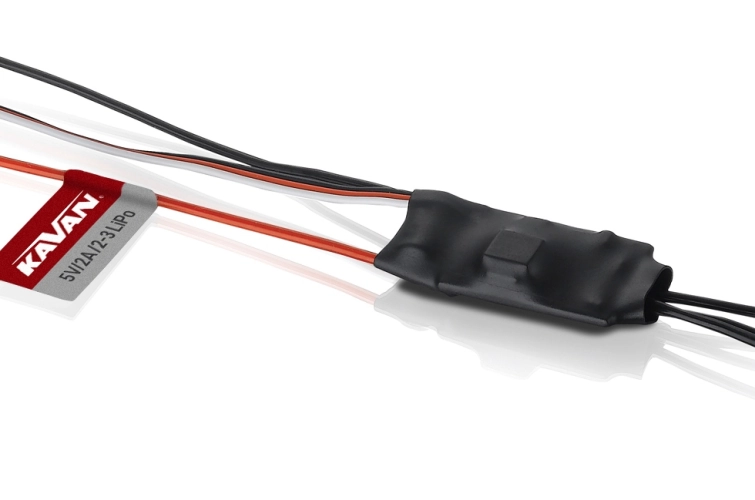

POPIS A FUNKCE REGULÁTORU

Extrémně nízký vnitřní odpor díky nové generaci výkonových MOSFET tranzistorů.
Vhodný pro valnou většinu leteckých střídavých motorů s napájením z akumulátorů 2-3S LiPo/Li-ion nebo 5-9 čl. NiCd/NiMH.
Pro napájení z akumulátorů NiCd, NiMH, LiPo, Li-ion
Lineární stabilizátor napájení BEC 5,0 V se zatížitelností až 2 A.
Nastavitelné časování pro optimální přizpůsobení danému motoru.
Nastavitelná napěťová ochrana - odpojování motoru při poklesu napájecího napětí.
Bezpečné zapínání (brání rozběhnutí motoru při zapnutí).
Ochrana proti přetížení (při dosažení teploty 110°C regulátor omezí výkon).
Automatické stažení plynu při ztrátě řídícího signálu.
Plynulá lineární regulace plynu.
Jednoduché programování a nastavování s pomocí vysílače nebo LED programovací karty KAVAN R.
Kalibrace rozsahu plynu pro dokonalé přizpůsobení řídícímu signálu z vaší RC soupravy.

PROGRAMOVATELNÉ FUNKCE

Programovatelná brzda (Vypnuta - Zapnuta).
Volitelný typ akumulátorů (Li-poly nebo NiCd/NiMH).
Nastavitelný způsob odpojení motoru při poklesu napájecího napětí (snižování výkonu nebo okamžité odpojení).
Nastavitelné mezní napětí pro odpojení motoru - napěťová ochrana proti nadměrnému vybití akumulátorů. (Lithiové aku: 2,85 V/čl., 3,15 V/čl., 3,3 V/čl. NiXX aku: 0%/50%/65% z počáteční hodnoty napětí.)
Resetování nastavení regulátoru na výchozí tovární nastavení.
Nastavitelné časování (předstih) - pro zvýšení účinnosti a optimální přizpůsobení motoru - Nízké (3,75°), Střední (15°), Vysoké (26,25°)
Nastavitelný měkký rozběh pro motory s převodovkou a vrtulníky ve třech stupních: Normální (300 ms) / Měkký (1,5 s) / Super měkký (3 s).

OCHRANNÉ FUNKCE REGULÁTORU

Ochrana při rozběhu: Pokud se motor neroztočí do 2 sekund po přidání plynu, regulátor odpojí motor.
Tepelná ochrana: Pokud teplota regulátoru překročí 110°C, regulátor omezí výstupní výkon.
Ztráta signálu plynu: Regulátor omezí výkon, pokud signál chybí po dobu 1 s; signál chybějící po více než 2 s způsobí úplné odpojení motoru.

Tip: Při vůbec prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu dle návodu. Teprve potom je možno regulátor používat a nastavovat další parametry s pomocí vysílače nebo LED programovací karty KAVAN R.

Použití	Letadlo,Vrtulník
Typ	Střídavý
Trvalý proud [A]	12
Max. špičkový proud [A]	15
NiXX článků	5 - 9
LiXX článků	2 - 3
BEC napětí [V]	5
BEC proud [A]	2
Délka [mm]	38
Šířka [mm]	18
Výška [mm]	7
Hmotnost [g]	10
Regulace	Jednosměrná
Brzda	Ano
Vstup pro senzory	Ne
Programovatelný	Ano
