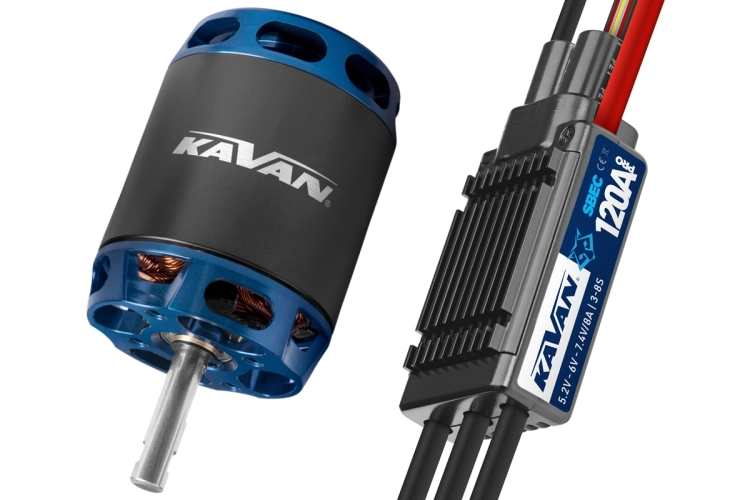

Combo set KAVAN PRO4355-700 + KAVAN PRO-120SB

Combo set střídavého elektromotoru s rotačním pláštěm s regulátorem 120A pro modely letadel: větroň 3300g, trenér 3300g, akro 2800g, 3D 2200g, KV700 ot./min na V, napájení Lixx 4s, hřídel 5 mm

Výrobce: Kavan
Kód produktu: 0347692
Kód výrobce: KAV30.1656C
Dostupnost: dostupnost 2-4 dny
Cena bez DPH: 4 160,33 Kč
DPH: 21%
5 034 Kč s DPH
ks
skladem u dodavatele

Zboží je skladem u dodavatele a bude odesláno do 2-5 pracovních dnů.

15463

Motory KAVAN PRO jsou vysokovýkonné bezkomutátorové (střídavé, "brushless") čtrnáctipólové elektromotory s rotačním pláštěm ("outrunner") s vynikajícími elektrickými vlastnostmi, propracovanou konstrukcí a špičkovým výrobním zpracováním. Hřídele z tvrzené oceli a kvalitní ložiska zajišťují vysokou životnost, jakostní materiály použité pro zhotovení statoru i rotoru zaručují rovněž výborné výkonové parametry při vysoké účinnosti. Jsou to nízkootáčkové motory s velkým kroutícím momentem zvládající vrtule o velkém průměru i stoupání bez potřeby převodovky.

Systém označování motorů: PRO xxYY-zzzz
PRO - střídavý motor s rotačním pláštěm ("outrunner", "oběžka")
xx - průměr motoru v mm
YY - délka motoru v mm
zzzz - počet otáček na volt (ot./min na V), „KV“

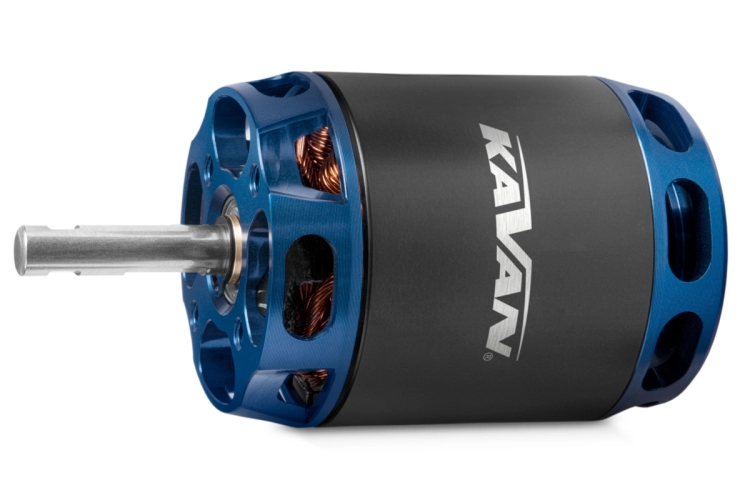

KAVAN PRO 4355-700

KAVAN PRO 4355-700 je střídavý motor učený pro pohon modelů s letovou hmotností do 3300 g s napájením z čtyř- až pětičlánkového akumulátoru LiPo. Výborně se hodí pro modely, do kterých byste dříve montovali spalovací motor 6,5-8 ccm.

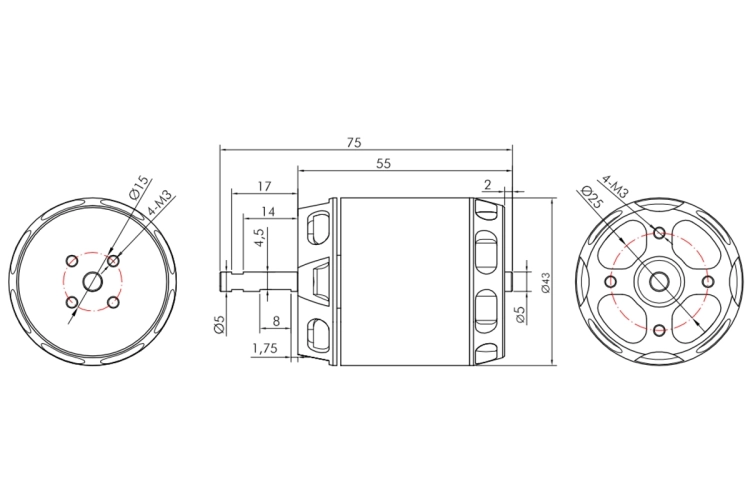

Montáž motoru: KAVAN PRO 4355-700 je konstruován pro přední i zadní montáž. Při přední montáži za čelo motoru použijte čtyři šrouby M3, které zasahují do čela motoru v rozmezí 4-5 mm. Motorová přepážka by měla být z 6 mm letecké překližky. Sada pro zadní montáž (upevňovací kříž, unašeč vrtule pro zadní montáž) je dodávána spolu s motorem.

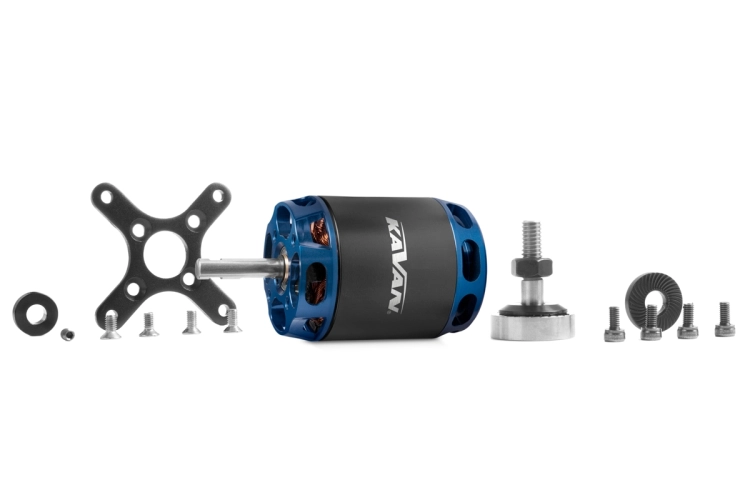

Sada motoru obsahuje: střídavý motor KAVAN PRO 4355-700 s kabely s připájenými 4 mm zlacenými konektory, sadu pro zadní montáž. Úplný návod k obsluze motoru si můžete stáhnout zde: Střídavé motory KAVAN PRO - Návod k obsluze

Pozn.: Alternativní označení dle rozměrů statoru 3530-700.

Napájení LiXX článků 4
Otáčky na volt [ot./min/V] 700
Max. výkon (180 s) [W] 2013
Vnitřní odpor [mOhm] 13.5
Proud naprázdno (při 10 V) [A] 2.45
Proud při max. účinnosti (η>78%) [A] 7 - 28
Max. špičkový proud (180 s) [A] 117
Průměr [mm] 43
Délka [mm] 53
Délka celková [mm] 75
Průměr hřídele [mm] 5
Hmotnost [g] 302
Počet pólů 14
Časování [°] 20 - 25
Regulátor [A] 120 - 160
Větroň do hmotnosti [g] 3300
Trenér do hmotnosti [g] 3300
Akrobat do hmotnosti [g] 2800
3D do hmotnosti [g] 2200

Doporučená vrtule 4S: 13x7"-14x7"

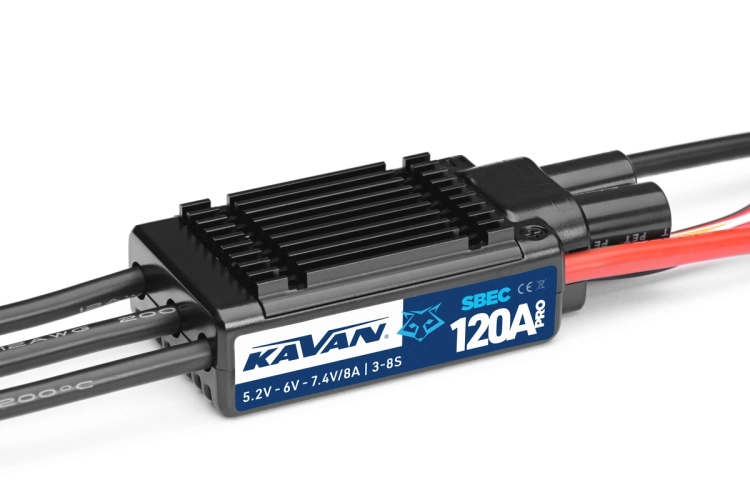

POPIS A FUNKCE REGULÁTORU

  • Regulátor vybavený vysokovýkonným 32bitovým mikroprocesorem ARM M4 s taktovací frekvencí až 72 MHz; je kompatibilní s většinou střídavých motorů.
  • Vhodný pro valnou většinu leteckých střídavých motorů s napájením z akumulátorů 3-8S LiPo/Li-ion/LiFe.
  • Zvláštní stabilizátor napájení pro mikroprocesor pro velkou odolnost proti rušení a omezení rizika ztráty kontroly.
  • Technologie optimalizovaného řízení významně zlepšuje odezvu plynu a účinnost řízení výkonového stupně, snižuje teplotu regulátoru.
  • Výkonný spínaný stabilizátor napájení BEC výstupním napětím s nastavitelným na 5,2, 6,0 nebo 7,4 V a zatížitelností 8 A trvale a 20 A špičkově. BEC je oddělen od ostatních obvodů regulátoru, může si zachovat správnou funkci i při spálení výkonové desky s MOSFET tranzistory regulátoru.
  • Režimy rozběhu Normal/Měkký/Velmi měkký jsou vhodné pro normální vrtulová letadla i modely s dmychadly.
  • Jednoduché programování a nastavování s pomocí vysílače nebo LED programovací karty KAVAN PRO.
  • Zvláštní programovací kabel pro připojení regulátoru k LED programovací kartě uživateli umožňuje regulátor programovat kdykoliv a kdekoliv (podrobnosti viz návod k obsluze LED programovací karty KAVAN PRO).
  • Režimy brzdy Normal/Proporcionální/Reverzace (zvláště režim reverzace) mohou účinně zkrátit dojezd po přistání.
  • Řada ochranných funkcí: ochrana při startu, tepelná ochrana regulátoru, tepelná ochrana kondenzátorů, ochrana proti přetížení, nadproudová ochrana, ochrana při nenormálním napájecím napětí a ochrana při ztrátě řídícího signálu účinně prodlužuje životnost regulátoru.
  • Kalibrace rozsahu plynu pro dokonalé přizpůsobení řídícímu signálu z vaší RC soupravy.

PROGRAMOVATELNÉ FUNKCE

  • Typ brzdy: Brzda vypnuta, normální brzda (s intenzitou brzdění nastavitelnou v 7 úrovních), proporcionální brzda (ovládá se ovladačem plynu: 0-20% výchylky ovladače plynu odpovídá 100-0% brzdy, 20-100% výchylky ovladače odpovídá 0-100% plynu), reverzace (umožňuje zapnout reverzaci chodu motoru pomocí dalšího kanálu s přepínačem).
  • Síla brzdy: Intenzita brzdění je nastavitelná od Úrovně 1 po Úroveň 7 pro režim „Normální brzda“.
  • Způsob odpojení motoru: Měkké vypnutí: Regulátor postupně sníží výkon na 50% plného výkonu během 3 sekund po aktivaci napěťové ochrany. Tvrdé vypnutí: Motor je okamžitě vypnut.
  • Počet článků LiPo: Doporučujeme nastavovat ručně pro 100% spolehlivou funkci napěťové ochrany. Regulátor automaticky vypočítá počet článků připojeného akumulátoru dle pravidla „3,7 V na článek“, pokud zvolíte automatickou detekci.
  • Napěťová ochrana: Prahová úroveň napěťové ochrany je nastavitelná v rozmezí 2,8-3,8 V/článek; ochranu je také možné zcela vypnout.
  • Napětí BEC: Napětí BEC stabilizátoru napájení je nastavitelné na 5,2 V, 6,0 V nebo 7,4 V.
  • Rozběh: Normální rozběh (okamžitý rozběh), Měkký rozběh (s pomalým startem pro motory s velkými vrtulemi, převodovkou nebo menší dmychadla), Velmi měkký rozběh (s velmi pomalým startem pro motory s velkými vrtulemi, převodovkou nebo dmychadla od 90 mm).
  • Časování: Nastavitelné v rozmezí 0-30°.
  • Smysl otáčení: Po směru hodinových ručiček/Proti směru hodinových ručiček.
  • DEO volnoběžka: Tuto funkci je možno zapnout nebo vypnout; může přinést lepší linearitu nebo plynulejší odezvu plynu.

OCHRANNÉ FUNKCE REGULÁTORU

  • Ochrana při rozběhu: Regulátor během rozběhu měří otáčky motoru. Pokud se otáčky přestanou zvyšovat nebo jejich nárůst není stabilní, regulátor to vyhodnotí jako nesprávný rozběh. Pokud je v tento okamžik plyn na méně než 15%, regulátor se automaticky pokusí o nový restart motoru; je-li plyn na více než 15%, musíte ovladač plynu stáhnout zcela dolů pro nové restartování motoru.
  • Tepelná ochrana regulátoru: Motor bude „zadrhávat“, pokud teplota regulátoru překročí 110°C, čímž signalizuje, že byla aktivována tepelná ochrana. Pokud v té chvíli ovladač plynu stáhnete pod 60%, „zadrhávání“ zmizí a regulátor bude dodávat výkon odpovídající poloze plynu. Pokud plyn přesunete nad 60%, „zadrhávání“ se znovu objeví. Teplota regulátoru při zapínání nesmí překročit 70°C, jinak není možné motor spustit.
  • Ochrana při ztrátě signálu plynu: Regulátor ihned vypne motor, pokud signál chybí po dobu 0,25 s, aby se předešlo ještě větším škodám a rizikům vyplývajícím z rychle se otáčejícího rotoru nebo vrtule. Jakmile je přijat normální signál, regulátor obnoví normální funkci.
  • Ochrana proti přetížení: Regulátor vypne motor nebo se automaticky restartuje, když se jeho zatížení náhle zvýší na velmi vysokou hodnotu.
  • Nadproudová ochrana: Regulátor ihned vypne motor, pokud špičkový proudový odběr překročí maximální povolenou hodnotu; poté obnoví normální funkci. Pokud poté proudový odběr stále překračuje maximální povolenou hodnotu, motor je vypnut úplně.

Tip: Při vůbec prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu dle návodu. Teprve potom je možno regulátor používat a nastavovat další parametry s pomocí vysílače nebo LED programovací karty KAVAN PRO.

Použití Letadlo,Vrtulník
Typ Střídavý
Trvalý proud [A] 120
Max. špičkový proud [A] 150
LiXX článků 3 - 8
BEC napětí [V] 5.2 - 7.4
BEC proud [A] 8
Délka [mm] 77
Šířka [mm] 35
Výška [mm] 19
Hmotnost [g] 93
Regulace Jednosměrná
Brzda Ano
Vstup pro senzory Ne
Programovatelný Ano
