Tester LiPo aku 1-8s/servotester GT Hobbies

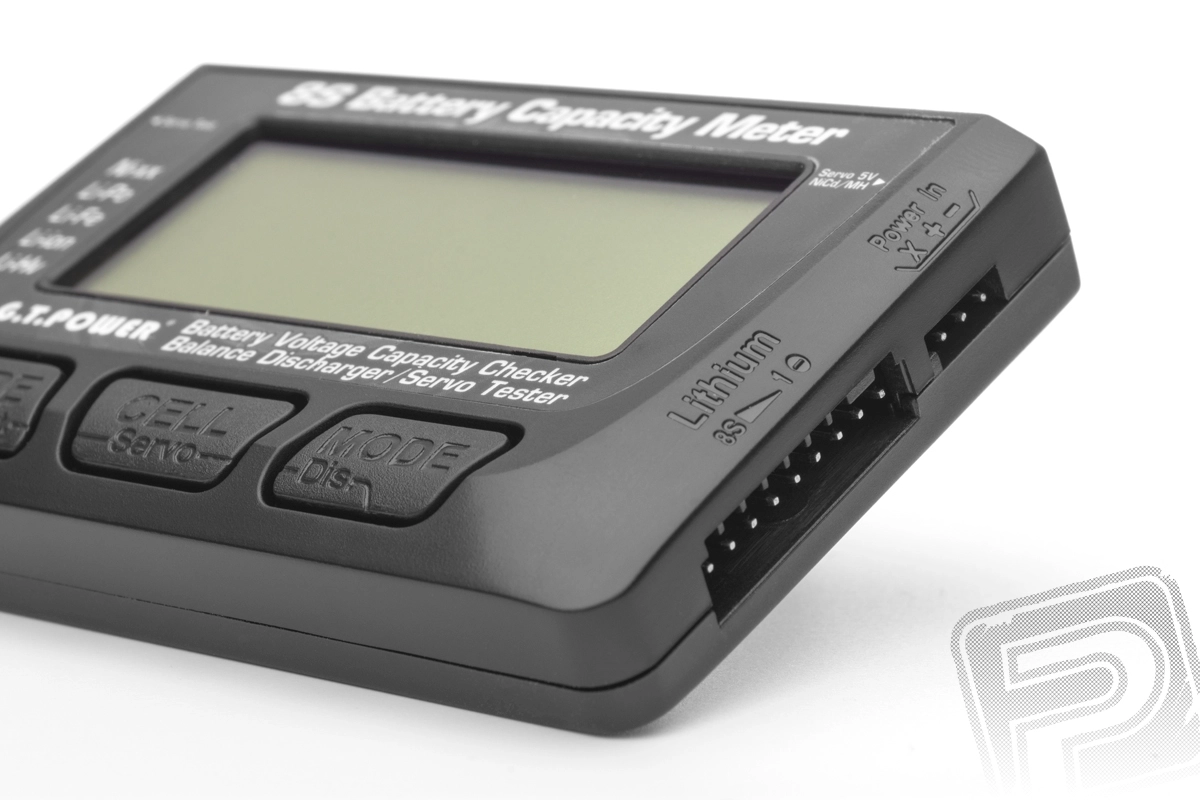

Tester LiPo akumulátorů 1-8S je multifunkční měřící přístroj umožňující testování stavu akumulátorových sad většiny hlavních modelářských typů: Li-Po, Li-ion, LiFe, LiHV, NiCd a NiMH. Dále umožňuje vybíjení s balancováním a autonomní balancování lithiových sad pro vyrovnání napětí jednotlivých článků na s tejnou úroveň. V režimu servotesteru jej lze použít pro testování serv a elektronických regulátorů otáček.

TESTOVÁNÍ NAPĚTÍ LITHIOVÝCH AKUMULÁTORŮ (1-8S)

Zařízení umožňuje měření 2-8S lithiových akumulátorů (Li-Po, Li-ion, LiFe, LiHV) bez potřeby dalšího dodatečného napájení. Pro testování 1S akumulátorů je třeba připojit 4čl. NiXX akumulátor nebo výstup UBEC stabilizátoru 5 V do zásuvky NiCd/MH. Testovaný akumulátor se připojuje přímo (sady se servisními konektory JST-XH) nebo pomocí vhodného adaptéru.

Tester měří a zobrazuje:

• celkové napětí akumulátoru a zbytkovou kapacitu akumulátoru (stav nabití - orientační údaj)
• napětí a zbytkovou kapacitu jednotlivých článků sady
• napětí a kapacitu článku sady s nejvyšším napětím
• napětí a kapacitu článku sady s nejnižším napětím
• čísla článků s nejvyšším a nejnižším napětím a rozdíl napětí mezi nimi

TESTOVÁNÍ NAPĚTÍ NiCd A NiMH AKUMULÁTORŮ (1-8 čl.)

Při testování 4-8čl. NiCd a NiMH akumulátorů není třeba dodatečný napájecí zdroj. Pro testování NiCd a NiMH akumulátorů s méně než 4 články je třeba připojit 2-8S lithiový akumulátor.

Tester měří a zobrazuje:

• celkové napětí akumulátoru

VYBÍJEČ/BALANCER (2-8S)

Vybíjení/balancování lithiových akumulátorů může probíhat ve dvou režimech (přístroj se napájí z vybíjeného akumulátoru):

• Vybíjení s balancováním – tester vybíjí připojený lithiový akumulátor na předem nastavené napětí (2,0-4,2 V/článek) při současném vyrovnávání napětí jednotlivých článků
• Autonomní balancování – přístroj vybije články sady na úroveň článku s nejnižším napětím

SERVOTESTER

Napájecí napětí pro funkci servotesteru je 5-6 V (čtyřčlánkový akumulátor NiMH nebo NiCd, popř. výstup UBEC stabilizátoru napájení 5 V). V případě testování elektronických regulátorů otáček se stabilizátorem BEC není zvláštní napájecí zdroj třeba. Servotester generuje řídící impulsy s úrovní logické „1“ 4,7-5,0 V (dle napájecího napětí 5-6 V). Dle typu serva nebo regulátoru můžete zvolit opakovací frekvenci impulsů signálu servotesteru: 50Hz (pro analogová serva a běžné regulátory pro letadla, auta a lodě) a pro digitální serva a regulátory pro multikoptéry 60 Hz, 100 Hz, 125 Hz, 200 Hz, 300 Hz.

Servotester má tři základní provozní režimy:

• Ruční nastavení polohy serva otočným knoflíkem - rozsah šířek řídících impulsů v tomto režimu je volitelný na základní 1000-2000 µs nebo rozšířený 500-2 500 µs.
• Automatický přeběh serva – v tomto režimu servo automaticky přebíhá v nastaveném rozsahu (základní 1000-2000 µs nebo rozšířený 500-2 500 µs) ručně nastavitelnou rychlostí.
• Nastavení neutrálu: – v tomto případě servotester poskytuje signál s pevnou šířkou impulsů 1500 µs.

Balení obsahuje: Tester LiPo akumulátorů 1-8S, návod.
